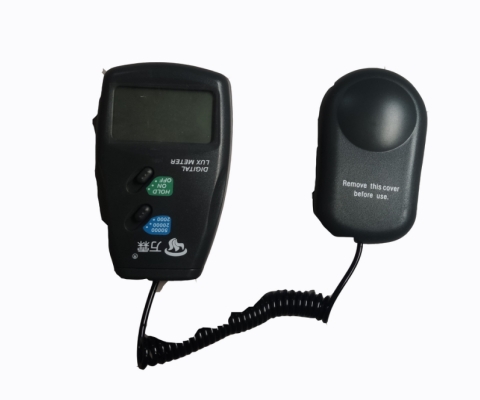

(一)照度计
特点:A119-1010B测量范围1Lux~50,000Lux,准确度高、反应速度快,读值锁定功能,可锁定测量值,符号及单位显示,读取方便
各部名称和功能:
1. 液晶显示器;
2. 电源开、关、读数保持;
3. 档位选择开关:可选择2000、20000、50000Lux;光检测器:光检测用;
测量方法:
1. 打开电源;
2. 选择适合的测量档位
3. 打开光检测罩,并将光检测器正面对准欲测光源;
4. 读取照度表LCD之测量值;
5. 读取测量值时,如果***高位数显示“1”即表示过载,应立刻选择较高档位测量;
6. 数据保持开关,将开关拨至HOLD,LCD显示“ ”符号,测量值被锁定,将开关拨到ON,则可取消读数锁定功能;
7. 测量工作完成后,请将光检测器罩好,关闭仪表电源。

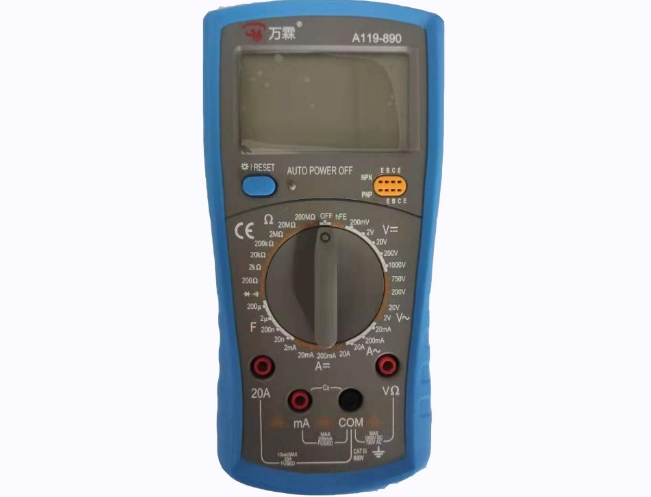

(二)数字式万用表
特性
①.显示:
a.大屏幕液晶显示:可视区 61×32mm、字高 25mm; b.***大显示值:1999(3 1 /2 位);
c. 全功能、单位符号显示;
d. 自动极性显示、超量程显示“OL”、低压电池更换显示“ ”; e.小功耗亮丽背景光秒钟,数自动熄灭。
②.测量:
a.低功耗高精度低噪音A/D 转换集成电路。自动校零; b.全量程过载保护功能。
1.型号栏;
2.液晶显示器:显示仪表测量的数据及功能单位符号;
3.三极管测试座:测试三极管输入口;
4.HOLD/BL 键:短按为数据保持,长按越 2 秒为背光显示; POWER 键:电源开关。(仅限 A119-890+系列)
5.发光二极管:测通断,火线时报警用;
6.旋钮开关:用于改变测量功能、量程及控制开关机;
7.电压、电阻、二极管、电容、温度、频率正极插座;
8.20A 电流测试插座;
9.mA 电流测试插座;
10.负极插座及公共地。

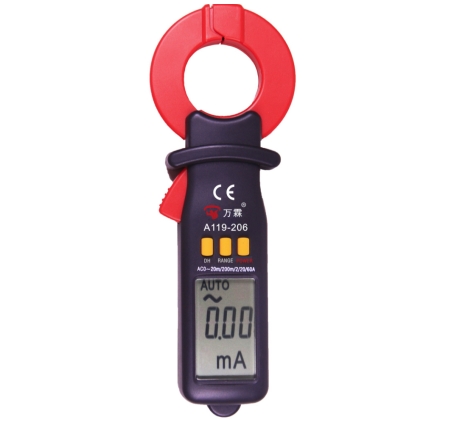

(三)漏电电流测试仪
特性:
1. ***大显示: 1999
2. 手动量程:按“RAN GE”键切换
3. 自动量程: A C 20 m A、200 m A、2 A、20 A、60 A自动跳档。
4. 数据保持: 显示“H”符号提示。
5. 低电压提示: 显示“ ” 符号提示。
6. 钳口***大口径: D= 30mm
7. 机身尺寸( ***宽处):170×61×27(mm)
8. 机身净重:136 g(不含电池)
9. 自动关机: 当仪表按键无任何动作约10分钟后关机。
使用电池类型:7号1 .5V干电池两只( AA A)。
部件使用说明;
1.电源开关: 按下“PO WER”键并保持2秒钟后开机或关机。该按键在手动量程时短促按1次,可递减量程。
2.手动自动量程转换开关RAN GE:按一下该键可将自动测量模式转换成手动模式。在手动模式下,还可以递增
量程。在手动模式下,按该键并保持2秒可转换为自动模式。
在自动测量时,各量程档自动转换, 无需手动换挡。
3.数据保持: “D H ” 键为数据数据保持键。在您测量电流时,短促按动1次此按键,可将当前测量数据保持在屏幕上。再按1次该键可释放之前所保持的数据。
测量方法:
1.交流漏电电流测量
2.交流电流测量
